礦用光纜MGXTSV-4B即煤礦用阻燃通訊光纜或煤礦用阻燃通信光纜，簡稱爲礦用光纜、煤礦光纜或煤用光纜，其型号爲MGTSV中國是一個礦藏大國，随着礦産的發展，不論是煤礦，鐵礦，金礦，對于礦用光纜的需求日益加大！而礦用光纜起到的作用也舉足輕重！

礦用光纜MGXTSV-4B特點

1、礦用光纜MGTSV是光纖光纜在通訊領域中的一個特殊應用，即專業用于煤礦行業的通訊光纜，是在煤礦、金 礦、鐵礦等礦山場合下的光纜。

2、礦用光纜MGTSV不僅繼承了光纖光纜的全部性能外，還因爲煤礦行業的特殊要求而增設了許多特殊性能，主要增設的性

能爲阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特别是煤礦爲事故多發地，爲确保意外發生時仍然保證通訊暢通，減少損失， 3、因爲其他如金礦、鐵礦等沒有相應标準，由于煤礦光纜綜合性能是礦用方面的标準，也是該行業要求比較高的

執行标準，因此其他礦山一般均按照煤礦用光纜進行設計和生産

4、安标認證的通訊光纜隻有一個型号即MGTSV，并且對應的要求如下，其實用*實用範圍是：礦山、隧道的豎井、巷道

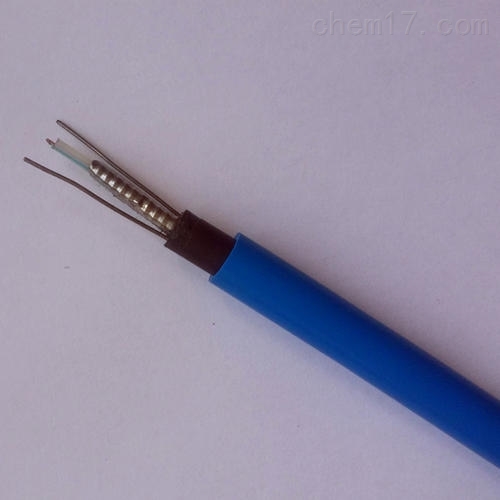

礦用光纜MGXTSV-4B結構

分爲：a-中心束管式（2－12芯 ，因爲工藝的問題，這種工藝隻能生産到12芯）

b-層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)

1、中心束管式：由内到外依次爲光纖，光纖膏，松套管，細鋼絲（多跟圍繞成一圈），鋼帶，PE内護層，阻燃護套(藍色)

2、層絞式： 由内到外依次爲中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，紮帶，纜膏，鋼帶，PE内護層，

阻燃護套（藍色）

礦用阻燃光纜的結構是将單模或多模光纖套入由高模量的塑料做成的松套管中，套管内填充阻水化合 物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的鋼絲繩，松套管(或填充繩及信号線)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯内的縫隙充以阻水填充物鋼-聚乙烯粘結内護套後，藍色阻燃PVC護套成纜.

礦用光纜MGXTSV-4B規格

中心束管式礦用光纜MGTSV（2-12芯）

線纜外徑：11.4mm，線纜重量：190kg/km,小彎曲半徑：120（靜态）/240（動态），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm

層絞式礦用光纜MGTSV（2-72芯）

1、2-30芯

線纜外徑：12.7mm，線纜重量：180kg/km,小彎曲半徑：160（靜态）/320（動态）

2、32-60芯

線纜外徑：13.9mm，線纜重量：240kg/km,小彎曲半徑：170（靜态）/340（動态）

3、62-72芯

線纜外徑：15.1mm，線纜重量：286kg/km,小彎曲半徑：190（靜态）/380（動态）

礦用光纜MGXTSV-4B類别

1、根據光纜内的傳輸介質-光纖（玻璃或塑膠纖維）特性分爲：單模光纖和多模光纖，

2、根據選用的光纖特性又将礦用光纜分爲：單模光纜和多模光纜

3、單模(B)：表示在該介質（一般爲二氧化矽，即玻璃）中隻傳輸一個波長（頻率），略比頭發絲粗的導體（俗稱玻璃絲）

脆、易折斷、堅韌（拉力很大），跟頭發絲在機械特性上幾乎相反，根據介質的其他成分特性從而使光傳輸性能上産生的不一緻性，單模光纖又細分爲：B1.1(非色散位移單模光纖 ITU-T G652)和B4(非零色散位移單模光纖ITU-T G655),一般可以使用的波長有1310nm或1550nm,主要使用的單模光纖是B1.1，有時簡稱的B就表示B1.1（非規範稱 呼）

4、多模A1(ITU-T G651 )：表示在該介質（通單模）中可以同時傳輸多個波長（頻率），略比頭發絲粗的導體（俗稱同上）多模光纖又細分爲：A1a(50/125)和A1b(62.5/125)并統稱爲ITU-T G651 ，一般長使用的波長有1310nm或850nm

5、關于光纖傳輸距離

一般在單模傳輸無中繼可達到120km,多模的是2km；10/100/1000M的光信号一般在單模傳輸無中繼可達到60--80km；多模的事500m--50/125um； 200m--62.5/125um，因此多模的一般用于室内或者跳線，單模的用于野外用于長距離傳輸。
