産品名稱：礦用同軸電纜MSYV 75 5 7 9 MSYV 50
産品型号：礦用同軸電纜MSYV
産品報價：
産品特點：礦用同軸電纜MSYV 75 5 7 9 MSYV 50，價格，直徑，生産廠家産品編号：NO.00001410
打印當前頁
免費咨詢：0316-5960153/5962509/5963839
手機号碼：13785690344,13831680550,13292661877
發郵件給我(wǒ)們：[email protected]
礦用同軸電纜MSYV礦用同軸電纜MSYV 75 5 7 9 MSYV 50的詳細資料：

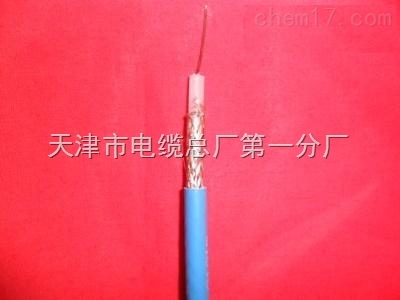

| 一、 産品用途及特點 本産品适用于礦山、井下視頻監控系統中信号傳輸連接饋線。該系列煤礦用阻燃射頻同軸電纜必須單獨敷設适用。本産品具有阻燃性和屏蔽性。 二、 執行标準 GB/T14864-93《實芯聚乙烯絕緣射頻電纜》﹑MT386-1995 企業标準：Q/TY1012-2009《煤礦用阻燃射頻同軸電纜》。 三﹑名稱及型号 名稱 型号規格 煤礦用聚乙烯絕緣阻燃聚氯乙烯護套射頻同軸電纜 MSYV-75-3,MSYV-75-4, MSYV-75-5, MSYV-75-7, MSYV-75-9, MSYV-75-12, MSYV-50-3, MSYV-50-5, MSYV-50-7, MSYV-50-9, MSYV-50-12 四﹑主要技術特性 1. MSYV-75系列的特性阻抗是75Ω； 2. MSYV-50系列的特性阻抗是50Ω； 3. 在20℃時電纜的絕緣電阻不小于5000MΩ·km； 4. 電纜阻燃性通過MT386-1995中單根垂直燃燒試驗； 5. 适用環境及工作條件 序号 型号規格 井下安裝zui小彎曲半徑 zui低彎曲溫度 1 MSYV-75-3 5 -40℃ 2 MSYV-75-4 6 3 MSYV-75-5 7 4 MSYV-75-7 10 5 MSYV-75-9 10 6 MSYV-75-12 14 7 MSYV-50-3 6 8 MSYV-50-5 8 9 MSYV-50-7 10 10 MSYV-50-9 12 11 MSYV-50-12 14 五、型号的組成及其代表意義 煤礦用電纜——————————————————————————————M 射頻同軸電纜————————————————————————————-S 銅質線芯—————————————————————————————-省略 聚乙烯絕緣——————————————————————————————Y 聚氯乙烯護套————————————————————————————-V 特性阻抗—————————————————————————————————-75或50 芯線絕緣外徑——————————————————————————————-3，4，5，7，9或12 六、主要結構方式及結構示意圖 1.MSYV型射頻同軸電纜采用銅導體、聚乙烯絕緣、編織銅網外導體、藍色阻燃聚氯乙烯護套結構，導體結構及電纜外徑見下表。 MSYV系列75Ω、50Ω射頻同軸電纜結構表 單位：mm 序号 型号 規格 内導體 絕緣 外徑 外導體 材料 護套外徑 近似重量 Kg/km 根數/直徑 标稱外徑 1 MSYV-75-3 7/0.17 0.51 3.00±0.13 編織 銅網 5.0±0.25 42 2 MSYV-75-4 1/0.59 0.59 3.70±0.13 6.0±0.20 60 3 MSYV-75-5 1/0.75 0.75 4.80±0.20 7.2±0.30 63 4 MSYV-75-7 1/1.15 1.20 7.25±0.25 10.3±0.30 150 5 MSYV-75-9 1/1.37 1.37 9.0±0.30 12.2±0.4 213 6 MSYV-75-12 7/0.63 1.89 11.5±0.30 15.0±0.4 240 7 MSYV-50-3 1/0.9 0.9 2.95±0.13 5.0±0.2 60 8 MSYV-50-5 1/1.4 1.40 4.80±0.20 7.2±0.3 104 9 MSYV-50-7 7/0.75 2.25 7.25±0.25 10.3±0.3 160 10 MSYV-50-9 7/0.95 2.82 9.0±0.30 12.2±0.4 237 11 MSYV-50-12 7/1.15 3.45 11.5±0.30 15.0±0.4 280 |
