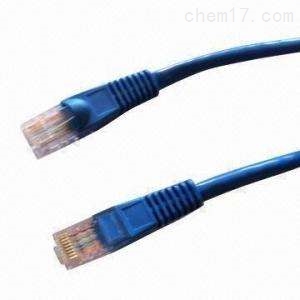

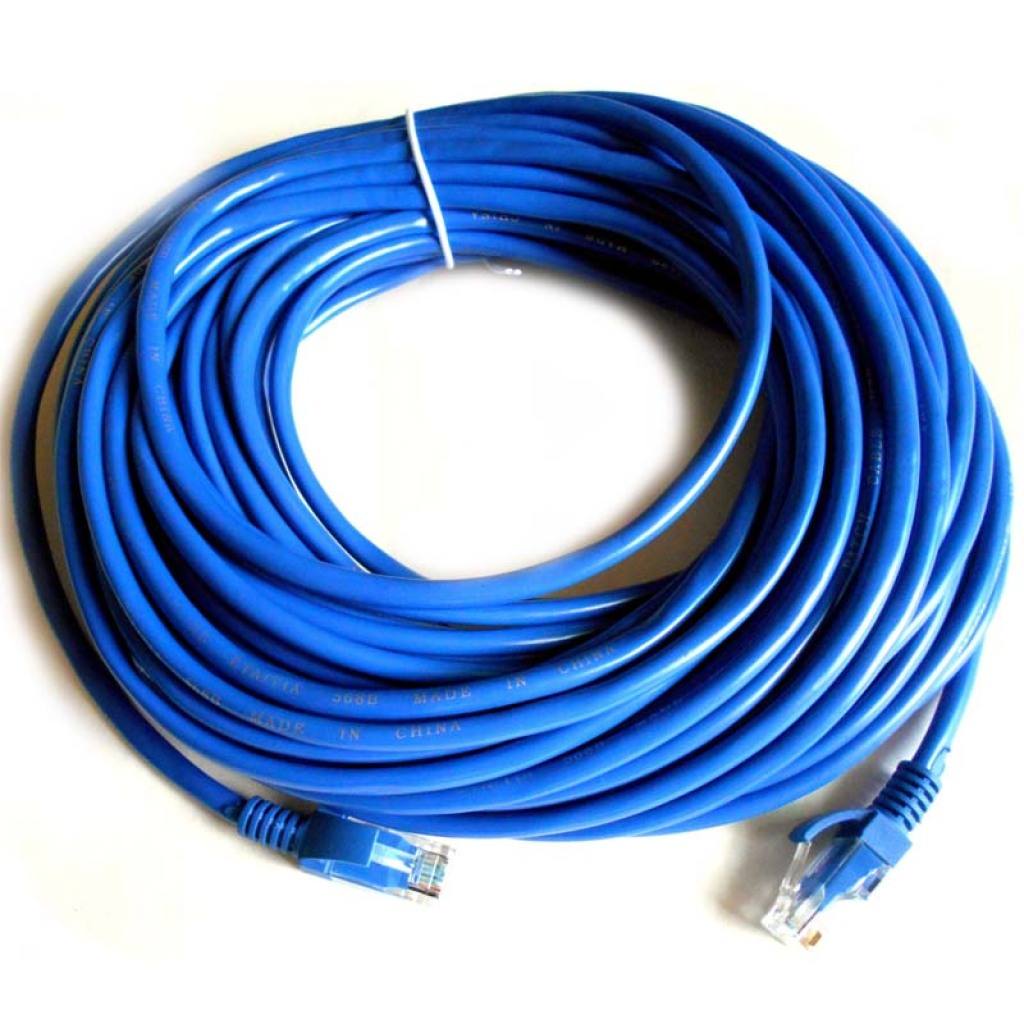

UTP-6 六類網線 六類四對非屏蔽雙絞線性能描述

100Ω,250MHz，23AWG；

符合：TIA/EIA 568B、EN50173-1和ISO 11801：2002。

UTP-6 六類網線 六類四對非屏蔽雙絞線優勢

反轉鋁箔屏蔽層，保證屏蔽層端接；

蝸型技術保證彎曲時良好的屏蔽效果。

UTP-6 六類網線 六類四對非屏蔽雙絞線應用範圍

六類/D級水平與垂直布線；

适用于有電磁幹擾環境以及對數據傳輸安全性要求較高的地方；

高傳輸速率網絡應用：千兆以太網，10/100BaseT等。

UTP-6 六類網線 六類四對非屏蔽雙絞線産品特性

1.性能優于ISO11801-2002、TIA/EIA568C.2和GB50311-2007六類标準

2.具有向後兼容性，可向下兼容UTP5e及更低類别的系統，避免用戶的投資損失

3.傳輸時延低，緊湊線纜設計，減少安裝中電纜出現扭曲打結現象

4.中心PE十字骨架，大程度上保證安裝過程中不破壞雙絞線絞距，具有高抗電磁幹擾性，使傳輸信号的誤碼率降至低程度

5.内置撕裂繩，便于施工

6.線纜外護套上間隔印有商标、電纜編号、電纜類别、線規、防火等級、标準、米數标、批号

7.内軸外紙箱包裝，外箱貼有合格證

8.絕緣單線生産過程采用在線控制偏心儀，在線火花檢測儀，在線水中電容檢測儀等在線設備，保證了産品的高可靠性和*性，絕緣單線采用彩條色标符合環保要求

9.所有使用銅及PE、PVC材質，都經過檢測分析，放射性有害重金屬含量*控制在嚴格标準内

10.絕緣層材料爲高密度聚乙烯（HDPE）

11.外護套材料可選用不同阻燃等級材料

UTP-6 六類網線 六類四對非屏蔽雙絞線電氣性能

1.工作電容：≤5.6nF/100米

2.線對對地電容不平衡：≤330pF/100米

3.額定傳輸速率（NVP)：65%

4.線對時延差：≤45ns/100米

5.大導體直流電阻：

7.32Ω/100米(23AWG)

6.線對直流不平衡電阻：≤2%

7.絕緣電阻小值(MΩ/Km)：5000

UTP-6 六類網線 六類四對非屏蔽雙絞線物理特性

1.傳輸帶寬大于250MHz

2.23AWG線規

3.整箱線長305米

STP-6 六類網線 六類四對屏蔽雙絞線電氣性能

STP-6 六類網線 六類四對屏蔽雙絞線電氣性能

産品特性：

1. 性能優于ISO11801-2002、TIA/EIA 568C.2中6A标準，*萬兆（10G）以太網的性能需求
2. 具有向後兼容性，可向下兼容UTP6、UTP5e及更低類别的系統，避免用戶的投資損失
3. 傳輸時延低，緊湊線纜設計，減少安裝中電纜出現扭曲打結現象
4. 中心PE十字骨架，大程度上保證安裝過程中不破壞雙絞線絞距，具有高抗電磁幹擾性，使傳輸信号的誤碼率降至低程度
5. 屏蔽系統采用端到端*屏蔽及接地設計，防止信号洩漏和外部幹擾，屏蔽性能良好，抗電磁*力強
6. 單面覆塑鋁箔屏蔽，接地金屬絲（091004F）
7. 單面覆塑鋁箔屏蔽+絲網，接地金屬絲（091004F2）
8. 每個線對覆塑鋁箔屏蔽+絲網，接地金屬絲（091004FF）
9. 線纜外護套上間隔印有商标、電纜編号、電纜類别、線規、防火等級、标準、米數标、批号
10. 木軸裝，軸上貼有合格證
11. 絕緣單線生産過程采用在線控制偏心儀，在線火花檢測儀，在線水中電容檢測儀等在線設備，保證了産品的高可靠性和*性，絕緣單線采用彩條色标符合環保要求
12. 所有使用銅及PE、PVC材質，都經過檢測分析，放射性有害重金屬含量*控制在嚴格标準内
13. 絕緣層材料爲高密度聚乙烯（HDPE）
14. 外護套材料可選用不同阻燃等級材料或低煙無鹵材料
15. 通過第三方機構檢測，獲得UL認證

STP-6 六類網線 六類四對屏蔽雙絞線電氣性能：

1. 工作電容：≤5.6 nF/100米
2. 線對對地電容不平衡：≤330 pF/100米
3. 額定傳輸速率（NVP)：65%
4. 線對時延差：≤45ns/100米
5. 大導體直流電阻：7.02Ω /100米 (23AWG)
6. 線對直流不平衡電阻：≤2%
7. 絕緣電阻小值(MΩ/Km)： 5000

STP-6 六類網線 六類四對屏蔽雙絞線電氣性能物理特性：

1. 傳輸帶寬大于500MHz
2. 23AWG線規
3. 整軸線長305米

STP-6 六類網線 六類四對屏蔽雙絞線電氣性能訂貨型号：

非屏蔽UTP-6

鋁箔屏蔽FTP-6

銅網屏蔽STP-6
