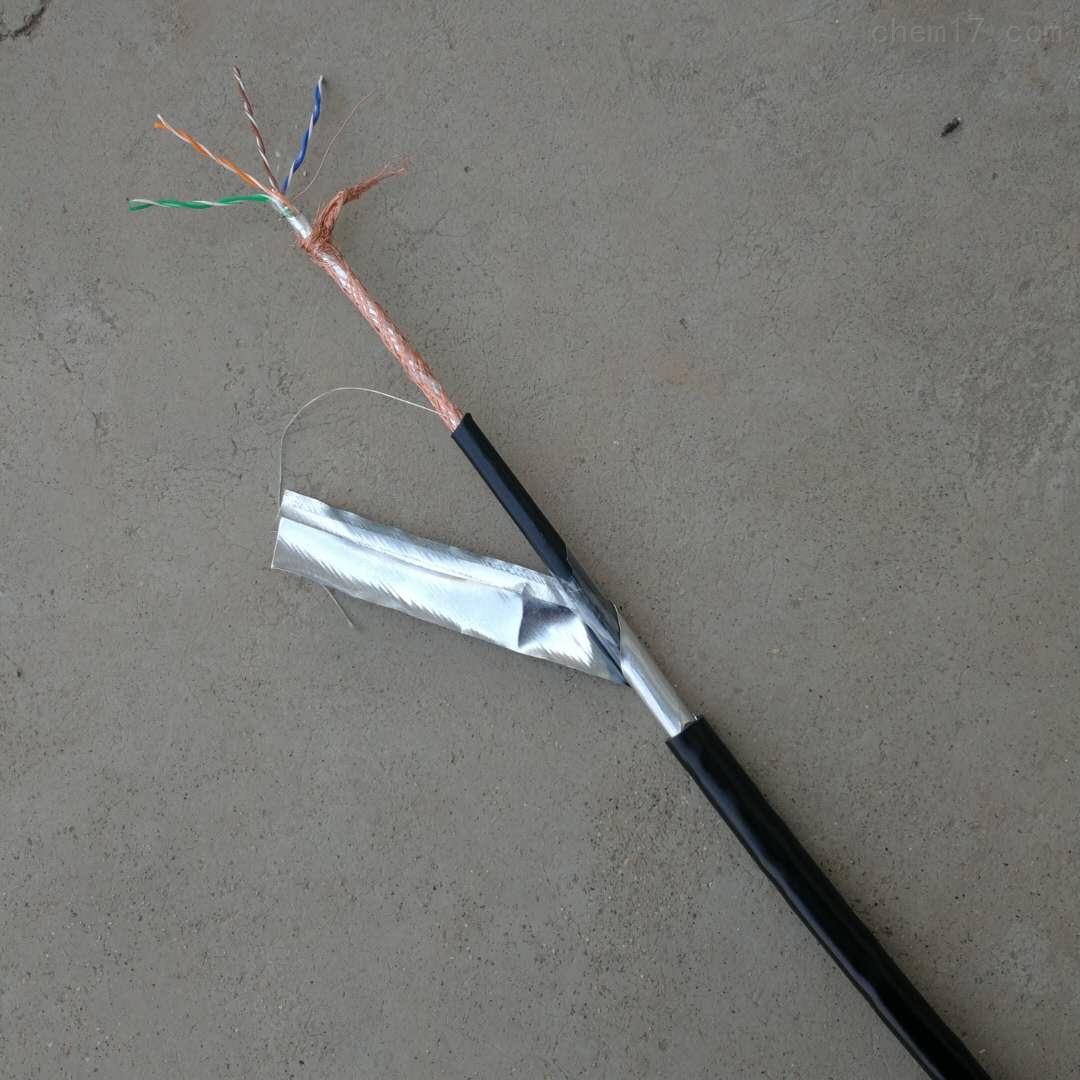

六類屏蔽铠裝網線技術規格書

• 執行标準：YD/T1019-2001
• 産品名稱及型号規格

1. 産品名稱：超五類鋼絲铠裝網線
2. 電纜型号和規格：HSYV6-32  4×2×0.57mm

• 導體材料和結構

導體采用1/0.57mm無氧銅絲偏差±0.02mm

• 絕緣芯線構造及顔色

1. 絕緣線芯數量：8芯（4對）
2. 顔色：白（藍）藍，白（橙）橙，白（綠）綠，白（棕）棕
3. 絕緣材料：高密度聚乙烯
4. 絕緣外徑：0.9±0.02mm

• 六類屏蔽铠裝網線鋼絲铠裝材料和結構

1. 鋼絲采用1.0mm鍍鋅鋼絲，19根纏繞細鋼絲铠裝。

• 護套材料及顔色

1. 采用灰色（可以根據需要采用任意顔色）阻燃聚氯乙烯護套。

• 成品電纜特性

1. 成品電纜直徑:10.6mm±0.5mm
2. 彎曲半徑：小于電纜直徑的15倍
3. 電纜的近似重量：247kg/km
4. 結構圖

• 測試電壓

導體間DC1.0KV/1min

• 電纜的使用溫度

溫度範圍：-20℃-60℃

安裝溫度不低于0攝氏度

十、六類屏蔽铠裝網線電氣性能

1.單根導體直流電阻大值7.02Ω/100m

2.20攝氏度時絕緣電阻大于等于5000MΩ

3.工作電容大值5.6nf/100m

4.特性阻抗（at1MHZ-100MHZ）100±15%

5.轉移阻抗at1MHZ和10MHZ時爲50mΩ/m和100mΩ/m

6.衰減at1-100MHZ

At1/4/10/16/20/31.25/62.5/100MHZ

≤（3.2/6/9.5/12.1/13.6/17.1/24.8/32.0）dB/100m

十一、近端串音衰減at1-100MHZ

At1/4/10/16/20/31.25/62.5/100MHZ

    ≥65.3/56.3/50.3/47.2/45.8/42.9/38.4/35.3dB
