産品名稱：礦用同軸電纜MSYV
産品型号：MSYV-75-5
産品報價：
産品特點：礦用同軸電纜MSYV，價格，直徑，生産廠家産品規格MSYV-75-5 MSYV-75-7 MSYV-75-9編号：NO.00000001
打印當前頁
免費咨詢：0316-5960153/5962509/5963839
手機号碼：13785690344,13831680550,13292661877
發郵件給我(wǒ)們：[email protected]
MSYV-75-5礦用同軸電纜MSYV的詳細資料：
礦用同軸電纜MSYV
是我(wǒ)廠主要産品之一，我(wǒ)廠是生産和銷售
礦用同軸電纜MSYV的制造商之一。如果想購買我(wǒ)廠礦用同軸電纜MSYV請我(wǒ)廠銷售部。煤礦用阻燃射頻同軸電纜
一、産品用途及特點
本産品适用于礦山、井下視頻監控系統中信号傳輸連接饋線。該系列煤礦用阻燃射頻同軸電纜必須單獨敷設适用。本産品具有阻燃性和屏蔽性。
二、執行标準
GB/T14864-93《實芯聚乙烯絕緣射頻電纜》﹑MT386-1995
企業标準：Q/TY1012-2009《煤礦用阻燃射頻同軸電纜》。
三﹑名稱及型号
名稱 | 型号規格 |
煤礦用聚乙烯絕緣阻燃聚氯乙烯護套射頻同軸電纜 | MSYV-75-3,MSYV-75-4, MSYV-75-5, MSYV-75-7, MSYV-75-9, MSYV-75-12, MSYV-50-3, MSYV-50-5, MSYV-50-7, MSYV-50-9, MSYV-50-12 |
四﹑主要技術特性
- MSYV-75系列的特性阻抗是75Ω；
- MSYV-50系列的特性阻抗是50Ω；
3.在20℃時電纜的絕緣電阻不小于5000MΩ·km；
4.電纜阻燃性通過MT386-1995中單根垂直燃燒試驗；
5.适用環境及工作條件
序号 |
型号規格 |
井下安裝zui小彎曲半徑 |
zui低彎曲溫度 |
1 | MSYV-75-3 | 5 |
-40℃ |
2 | MSYV-75-4 | 6 | |
3 | MSYV-75-5 | 7 | |
4 | MSYV-75-7 | 10 | |
5 | MSYV-75-9 | 10 | |
6 | MSYV-75-12 | 14 | |
7 | MSYV-50-3 | 6 | |
8 | MSYV-50-5 | 8 | |
9 | MSYV-50-7 | 10 | |
10 | MSYV-50-9 | 12 | |
11 | MSYV-50-12 | 14 |
五、型号的組成及其代表意義
煤礦用電纜------------------------------------------------------------M
射頻同軸電纜---------------------------------------------------------S
銅質線芯-----------------------------------------------------------省略
聚乙烯絕緣------------------------------------------------------------Y
聚氯乙烯護套---------------------------------------------------------V
特性阻抗-------------------------------------------------------------------75或50
芯線絕緣外徑-------------------------------------------------------------3，4，5，7，9或12
六、主要結構方式及結構示意圖
1.MSYV型射頻同軸電纜采用銅導體、聚乙烯絕緣、編織銅網外導體、藍色阻燃聚氯乙烯護套結構，導體結構及電纜外徑見下表。
MSYV系列75Ω、50Ω射頻同軸電纜結構表 單位：mm
序号 | 型号 規格 | 内導體 | 絕緣 外徑 | 外導體 材料 | 護套外徑 | 近似重量 Kg/km | |
根數/直徑 | 标稱外徑 | ||||||
1 | MSYV-75-3 | 7/0.17 | 0.51 | 3.00±0.13 |
編織 銅網 | 5.0±0.25 | 42 |
2 | MSYV-75-4 | 1/0.59 | 0.59 | 3.70±0.13 | 6.0±0.20 | 60 | |
3 | MSYV-75-5 | 1/0.75 | 0.75 | 4.80±0.20 | 7.2±0.30 | 63 | |
4 | MSYV-75-7 | 1/1.15 | 1.20 | 7.25±0.25 | 10.3±0.30 | 150 | |
5 | MSYV-75-9 | 1/1.37 | 1.37 | 9.0±0.30 | 12.2±0.4 | 213 | |
6 | MSYV-75-12 | 7/0.63 | 1.89 | 11.5±0.30 | 15.0±0.4 | 240 | |
7 | MSYV-50-3 | 1/0.9 | 0.9 | 2.95±0.13 | 5.0±0.2 | 60 | |
8 | MSYV-50-5 | 1/1.4 | 1.40 | 4.80±0.20 | 7.2±0.3 | 104 | |
9 | MSYV-50-7 | 7/0.75 | 2.25 | 7.25±0.25 | 10.3±0.3 | 160 | |
10 | MSYV-50-9 | 7/0.95 | 2.82 | 9.0±0.30 | 12.2±0.4 | 237 | |
11 | MSYV-50-12 | 7/1.15 | 3.45 | 11.5±0.30 | 15.0±0.4 | 280 | |

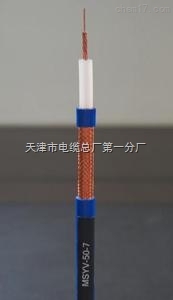

2.電纜結構圖
