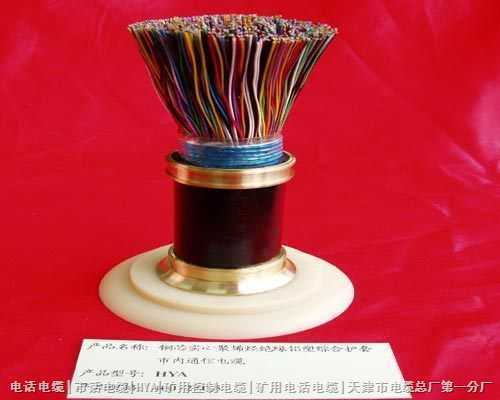

點擊放大

産品名稱：铠裝通訊電纜HYA53 ZR-HYA53 ZRC-HYA53 WDZ-HYA53

産品型号：通訊電纜HYA53 ZR-HYA53 ZRC-HYA53 WDZ-HYA53

産品報價：

産品特點：HYA53 ZR-HYA53 ZRC-HYA53 WDZ-HYA53電纜執行标準：YD/T322-1996 全塑市話電纜結構特點： HYA型市内通信電纜采用全色譜高密度聚乙稀絕緣，鋁塑綜合護套(即電纜的縱包屏蔽鋁帶與護套粘結成一體，形成密封護層)，具有電氣性能優越，施工方便的特點

打印當前頁

免費咨詢：0316-5960153/5962509/5963839

手機号碼：13785690344,13831680550,13292661877

發郵件給我(wǒ)們：[email protected]

分享到： 0

通訊電纜HYA53 ZR-HYA53 ZRC-HYA53 WDZ-HYA53铠裝通訊電纜HYA53 ZR-HYA53 ZRC-HYA53 WDZ-HYA53 的詳細資料：

HYA53 ZR-HYA53 ZRC-HYA53 WDZ-HYA53電纜

全塑市内通信電纜
　
用途

   本産品是爲市内通信網而設計的市内通信電纜，主要用于傳輸音頻、150KHz及以下的模似信号和2048kbit/s及以下的數字信号。在一定條件下可用于傳輸2048kbit/s以上的數字信号。适用于城市、近郊及廠礦局部區域的電信線路中，電纜的工作環境溫度爲-30～+60℃，敷設環境溫度不低于-5℃。

  電纜型号表示方法



    1）絕緣的類型與代表符号
    Y--實芯聚烯烴絕緣
    YF--泡沫聚烯烴絕緣
    YP--泡沫/實芯皮聚烯烴絕緣
    2）金屬屏蔽帶的類型與代表符号
    A--塗塑鋁帶粘結屏蔽聚乙烯護套
    3）結構特征符号及表示意義
    T--石油膏填充
    C--自承式
    4）電纜外護層形式與代表符号
    23--雙層鋼帶繞包铠裝聚乙烯護層
    53--塗塑鋼帶縱包铠裝聚乙烯護層

  産品型号及名稱（表1）

型    号
名       稱
敷設 場所
阻燃類型（A、B、C）
HYA
WDZ-HYA
銅芯實心聚乙烯絕緣塗塑鋁帶粘接屏蔽聚烯烴護套（無鹵低煙阻燃）市内通信電纜
架空 管道
HYA23
WDZ-HYA23
銅芯實心聚乙烯絕緣塗塑鋁帶粘接屏蔽聚烯烴護套雙層鋼帶繞包铠裝聚烯烴外被層（無鹵低煙阻燃）市内通信電纜
直埋
HYA22
-
銅芯實心聚乙烯絕緣塗塑鋁帶粘接屏蔽聚烯烴護套雙層鋼帶繞包铠裝聚氯乙烴外被層市内通信電纜

HYA53
WDZ-HYA53
銅芯實心聚乙烯絕緣塗塑鋁帶粘接屏蔽聚烯烴護套皺紋鋼帶縱包铠裝聚烯烴外被層（無鹵低煙阻燃）市内通信電纜
直埋
HYAT
WDZ-HYAT
銅芯實心聚乙烯絕緣油膏填充塗塑鋁帶粘接屏蔽聚烯烴護套（無鹵低煙阻燃）市内通信電纜
管道
HYAT23
WDZ-HYAT23
銅芯實心聚乙烯絕緣油膏填充塗塑鋁帶粘接屏蔽聚烯烴護套雙層鋼帶繞包铠裝聚烯烴外被層（無鹵低煙阻燃）市内通信電纜
直埋
HYAT23
-
銅芯實心聚乙烯絕緣油膏填充塗塑鋁帶粘接屏蔽聚烯烴護套雙層鋼帶繞包铠裝聚氯乙烯外被層市内通信電纜

HYAT53
WDZ-HYAT53
銅芯實心聚乙烯絕緣油膏填充塗塑鋁帶粘接屏蔽聚烯烴護套雙層鋼帶縱包铠裝聚烯烴外被層（無鹵低煙阻燃）市内通信電纜
直埋
HYAC
WDZ-HYAC
銅芯實心聚乙烯絕緣油膏填充塗塑鋁帶粘接屏蔽聚烯烴護套自承式（無鹵低煙阻燃）市内通信電纜
架空

  電纜規格（表2）

型号
導體直徑
0.32
0.4
0.5
0.6
0.8
标稱對數
HYA
2000~4000
10~3000
10~1600
10~1000
10~600
HYA23
2000~3600
10~2400
10~1600
10~1000
10~600
HYA22
2000~3600
10~2400
10~1600
10~1000
10~600
HYA53
2000~3600
10~2400
10~1600
10~1000
10~600
HYAT
2000~3000
10~1600
10~1000
10~800
10~400
HYAT23
2000~3000
10~1600
10~1000
10~800
10~400
HYAT22
2000~3000
10~1600
10~1000
10~800
10~400
HYAT53
2000~3000
10~1600
10~1000
10~800
10~400
HYAC
-
10~300
10~300
10~200
10~100

  主要電氣性能

序 号
項           目
指标
單位
導體标稱直徑mm
0.4
0.5
0.6
0.8
1
每根導體直流電阻20℃               不大于
Ω/km
148.0
95.0
65.8
36.6

2
線對直流電阻不平衡20℃             不大于
zui大值
平均值


5.0
1.5

5.0
1.5

5.0
1.5

5.0
1.5
3
絕緣電阻20℃ D.C. 100~500V         不小于
每根絕緣線芯對其餘絕緣線芯接屏蔽
MΩ.km
100003000

4
絕緣電氣強度
實芯聚烯烴絕緣導體之間            3s或1min
導體對屏蔽                        3s或1min
V

2000或1000
6000或3000


5
工作電容                   0.8KHz或1KHz
10對以上             平均值        zui大值
zui大值/平均值                       不大于
10對                 平均值        zui大值
nF/km

52.0±2.0     57.0
    1.09
52.0±4.0   58.0


6
電容不平衡
線對之間                            不大于
線對對地
10對以上電纜         平均值         不大于
任意對數                            不大于
pF/km

250

570
2630

250

570
2630

250

490
2630

200

490
2630



7
固有衰減+20℃
實心聚烯烴絕緣電纜                 150KHz
  平均值         不大于           1024KHz
實心聚烯烴絕緣填充式電纜           150KHz
  平均值         不大于           1024KHz
dB/km

12.1
27.3
11.7
23.6

 9.0
22.5
 8.2
18.6

 7.2
18.5
 6.7
15.8

 5.7
13.7
 4.7
12.3
平均值與标稱值偏差  10對電纜及以上
%
-10~+15


8


遠端串音防衛度                     150KHz
基本單位子單位内或10對、20對内，同層相鄰相隔一對的線對及中心層與它的相鄰層的各線對間的全部組合
功率平均值                         不小于
任一線對組合                       不小于
dB/km



69
58




9


近端串音衰減  1024KHz  M-S不小于 電纜長度≥0.3km
10對電纜内線對間全部組合
子單位内線對間全部組合
20、30對電纜或基本單位内線對間全部組合
相鄰子單位全部線對組合
超單位内兩個相對基本單位或子單位間線對的全部組合
不同超單位内基本單位或子單位間線對的全部組合
dB

53
54
58
63
64
70
79



10

電氣參數的變異
允許電氣參數變異的zui多線對數
标稱線對數10  100  200  300  400  600  ＞600
任意線對直流電阻不平衡             zui大值
任意線對與地間電容不平衡
實心聚烯烴絕緣電纜                 zui大值



%

pF/km


1、2、3、4、6
7.0

3280
11
線芯混線、斷線

不斷線、不混線
12
屏蔽銘帶的連續性

連續

  電纜結構說明
    1、導體：導電線芯标稱直徑爲0.32，0.4，0.5，0.6，0.7，0.8，0.9mm的軟銅線。
    2、采用實芯聚烯烴、泡沫聚烯烴或泡沫實芯皮聚烯烴絕緣。
    3、線對：由a、b兩根不同顔色的絕緣線芯絞合成線對。
    4、纜芯結構：絞合線對組成12、13子單位，25對基本單位，50對、100對和200對超單位。單位外疏繞标志色帶。纜芯通常由一個或多個單位組成。
    5、填充物（僅用于填充型電纜）；纜芯間隙填充阻水化合物。
    6、綜合護層：纜芯外縱包一層雙面塗塑複合鋁帶作屏蔽，并在其外面擠包一層黑色低密度聚乙烯，共同形成擋潮護套層。
    7、自承式電纜：采用8字形擠出模具，對自承鋼索與鋁塑縱包纜芯同時擠塑。
    8、铠裝（适用于铠裝電纜23、22、53型）；在綜合護層外繞包兩層鍍鋅鋼帶（适用于23、22型電纜）或縱包一層塗塑鋼帶（适用于53型電纜）。
    9、外護（适用于铠裝電纜23、22、53型）：在铠裝層上擠塑一層聚乙烯或聚氯乙烯。
    10、可根據用戶要求提供防防鼠、白蟻、耐化學藥品及阻燃等功能電纜。

規格型号
電纜外徑
（mm）
電纜重量
（kg/km）
标準制造長度
（m）
HYA53-10×2×0.4
14
205
2000
HYA53-20×2×0.4
16
271
2000
HYA53-30×2×0.4
17
317
2000
HYA53-50×2×0.4
19
420
2000
HYA53-10×2×0.4
23
637
2000
HYA53-200×2×0.4
29
1042
2000
HYA53-300×2×0.4
35
1487
2000
HYA53-400×2×0.4
37
1796
2000
HYA53-600×2×0.4
44
2501
1000
HYA53-800×2×0.4
49
3226
1000
HYA53-900×2×0.4
51
3572
1000
HYA53-1000×2×0.4
54
3937
1000
HYA53-1200×2×0.4
59
4653
1000
HYA53-1600×2×0.4
67
6045
500
HYA53-1800×2×0.4
70
6710
500
HYA53-2000×2×0.4
74
6350
500
HYA53-2400×2×0.4
78
7550
500
HYA53-10×2×0.5
15
130
2000
HYA53-20×2×0.5
17
190
2000
HYA53-30×2×0.5
19
245
2000
HYA53-50×2×0.5
22
360
2000
HYA53 -10×2×0.5
28
620
2000
HYA53-200×2×0.5
34
1140
2000
HYA53-300×2×0.5
41
1660
2000
HYA53-400×2×0.5
45
2110
2000
HYA53-600×2×0.5
53
3110
1000
HYA53-800×2×0.5
61
4100
1000
HYA53-900×2×0.5
63
4550
500
HYA53-1000×2×0.5
66
5020
500
HYA53-1200×2×0.5
72
5990
500
HYA53-1600×2×0.5
81
7850
250
HYA53-1800×2×0.5
85
8810
250
HYA53-2000×2×0.5
90
11100
250
