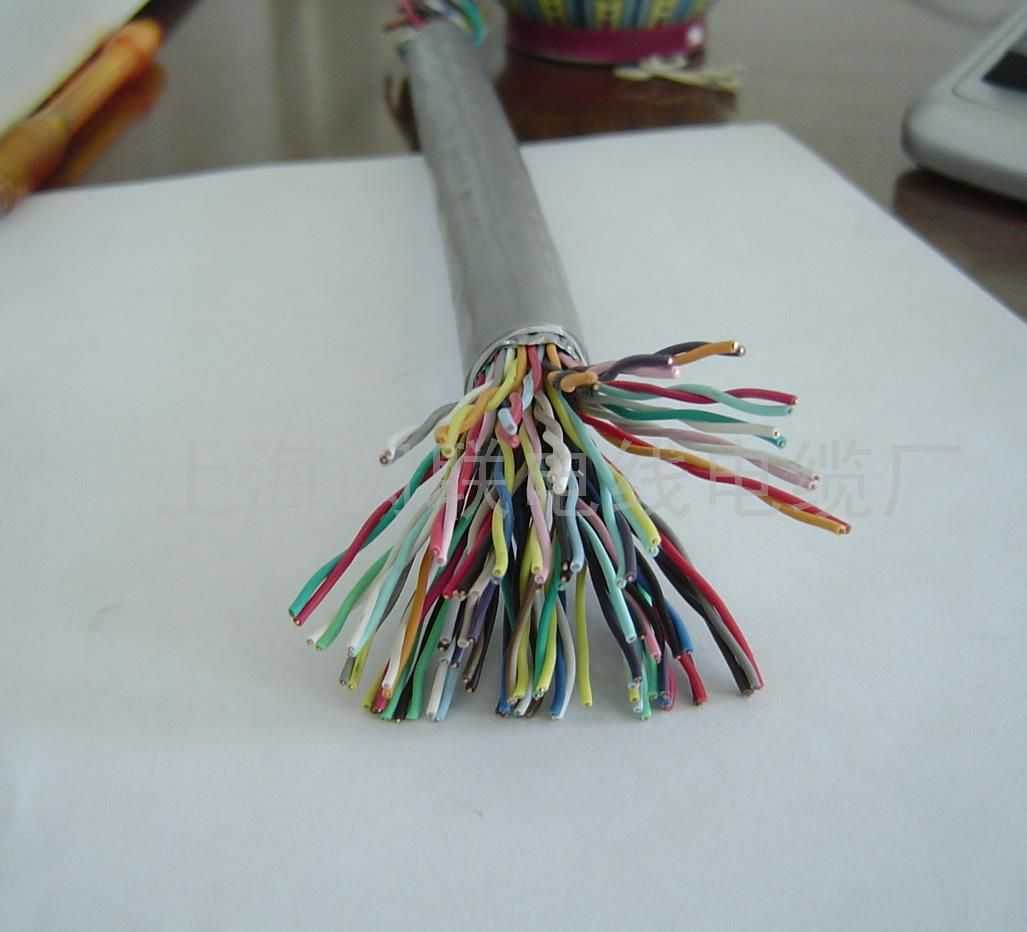

産品名稱：局用對稱電纜 HJVV HJVVP HPVV

産品型号：

産品報價：

産品特點： 一、适用範圍 局用對稱電纜 該電纜主要用于數字交換設備内部或數字交換設備之間的短段連接，Z高傳輸頻率10MHz。也可用作其他數字設備内部或設備之間的短段連接。能滿足數字交換機系統中傳輸高碼率數字信号的要求。具有較小的外徑，便于安裝、接續。

打印當前頁

免費咨詢：0316-5960153/5962509/5963839

手機号碼：13785690344,13831680550,13292661877

發郵件給我(wǒ)們：[email protected]

分享到： 0

局用對稱電纜 HJVV HJVVP HPVV 的詳細資料：

局用對稱電纜

[ 産品種類： 通訊電纜 ]
局用對稱電纜


   一、适用範圍

該電纜主要用于數字交換設備内部或數字交換設備之間的短段連接，zui高傳輸頻率10MHz。也可用作其他數字設備内部或設備之間的短段連接。能滿足數字交換機系統中傳輸高碼率數字信号的要求。具有較小的外徑，便于安裝、接續。
産品采用YD/T 818-1996标準設計生産。其技術指标*達到标準的要求。産品結構穩定性能達到同類産品水平。
二、電纜型号

電纜型号由型式代号和規格代号組成，其表示如下：

　  HJVV
     HJVVP
     HPVV

三、電纜結構

1、  導線：采用标稱直徑爲Φ0.25mm或Φ0.5mm 的單根鍍錫圓銅線。
2、  絕緣：采用PVC絕緣，芯線色譜采用單色或加色環。
3、  線對：線對采用較小節距扭絞合成對以滿足嚴格的串音要求，并按規定的色譜組成以易于分辨。
4、  纜芯：線對按同芯式或單位式絞合成纜。并用一層聚酯薄膜帶重疊繞包。
5、  屏蔽：電纜可以有纜芯屏蔽。根據用戶要求電纜可以有單位屏蔽。屏蔽有單面塗塑鋁箔重疊繞包屏蔽。鍍錫圓銅線紡織屏蔽，或兩種方法同時采用的屏蔽。
6、  護套：護套爲PVC塑料、顔色爲灰色。或用戶要求的顔色。

四、電氣性能(20℃)

序 号
項   目
單 位
指  标
長度；KM換算關系
0.25mm
0.5mm
1
單根導體直流電阻
Ω/km
≤393.0
≤97.8
實測值/L
2
絕緣介電強度　1min
導線間及導線與屏蔽間，屏蔽與屏蔽之間
V
AC 　　　   1000
DC         1400

3
每根絕緣導線與其餘接地及接屏蔽的導線之間的絕緣電阻DC100~500V
MΩ.km
+20℃  ≥500
+70℃    ≥1
實測值×L
4
屏蔽電纜纜芯與屏蔽間電容
nF/km
≥50
實測值/L
5
近端串音衰減
1MHz
10MHz
dB/10m

≥65
在研究中

≥70
在研究中

6
特征阻抗
1MHz
10MHz
Ω

105±15
97±15

95±15
90±15

7
固有衰減
1MHz
10MHz
dB/km

≤56
≤130

≤32
≤75
實測值/L
8
延遲
1MHz
10MHz
μs/km

≤6.4
≤5.7
實測值/L
9
導線斷線、混線
-
不斷線、不混線

10
屏蔽連續性
-
連續
